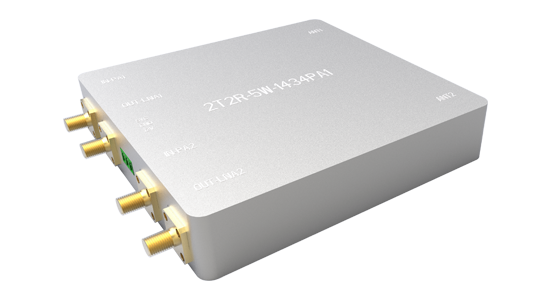

2T2R-5W-1434PA1
发射部分 |
|
项目 |
指标要求 |
工作频率 |
1400MHz~1460MHz(可定制) |
载波带宽 |
带宽类型5/10/15/20M |
输出功率 |
37±1dBm(可定制) |
增益 |
51±1dB |
带内波动 |
≤2.0dB |
输入输出驻波比 |
≤2.0 |
输入信号峰均比 |
9dBm |
EVM |
功放对信号 EVM 的恶化<3% |
功放输出端口抗烧毁 |
正常工作模式下,在额定功率输出,输出端口开路下, 连续10分钟不损坏模块,模块各项性能指标不恶化; |
工作电流 |
≤6.5A(2*37dBm常发模式),12V供电 |
接收部分 |
|
工作频率 |
1400MHz~1460MHz(可定制) |
增益 |
12±1dB |
带内波动 |
≤2.0dB |
噪声系数 |
≤1.0dB |
输入输出驻波比 |
≤2.0 |
最大输入不损坏电平 |
0dBm |
工作电流 |
200mA,12V供电 |
开关特性 |
|
TDD切换射频响应 (功放的开启和关闭,LNA的开启与关闭) |
1.上升沿+上升沿延迟:≤5us;(上升时间为:从最大值的10%上升到最大值的90%); 2.下降沿:+下降沿延迟:≤5us;(下降时间为:从最大值的90%下降到最大值的10%); |
环境温度 |
|
工作温度 |
-25~+65℃ |
相对湿度 |
5%~95%,无冷凝 |
储存温度 |
-40~+85℃ |
